MAX98357 Mạch Khuếch Đại Âm Thanh I2S Class D
⭐ Mô tả sản phẩm

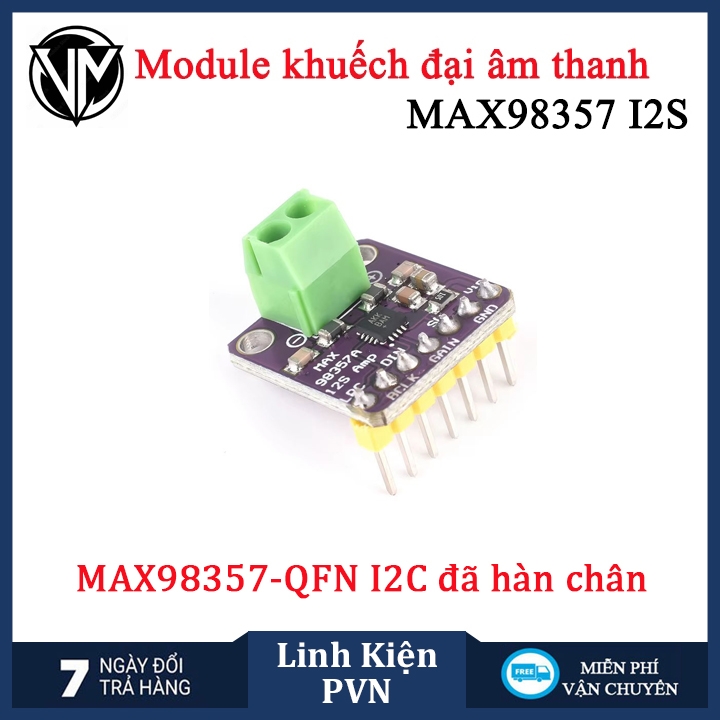

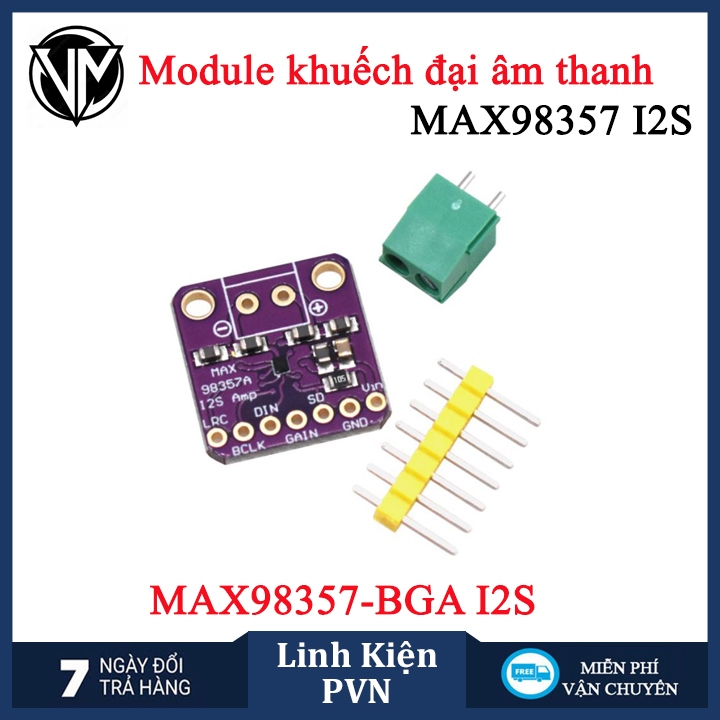

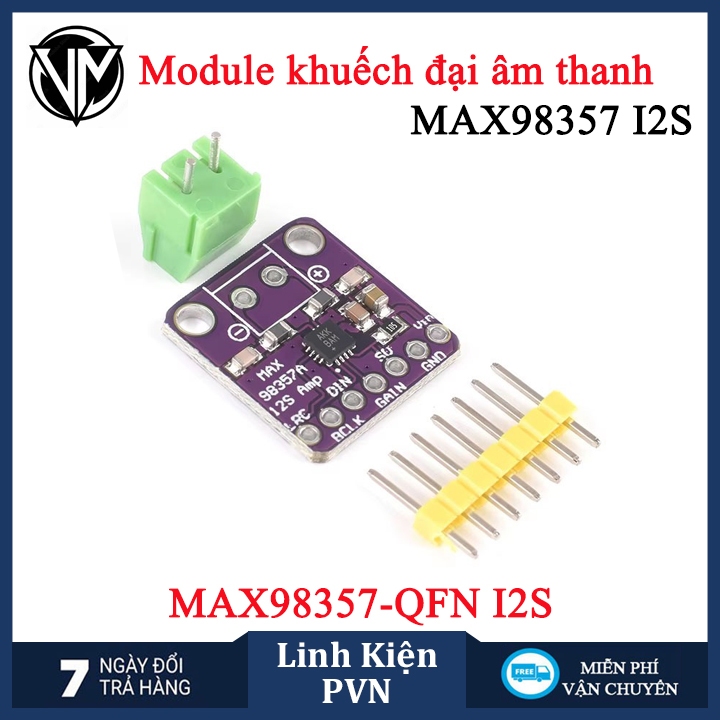

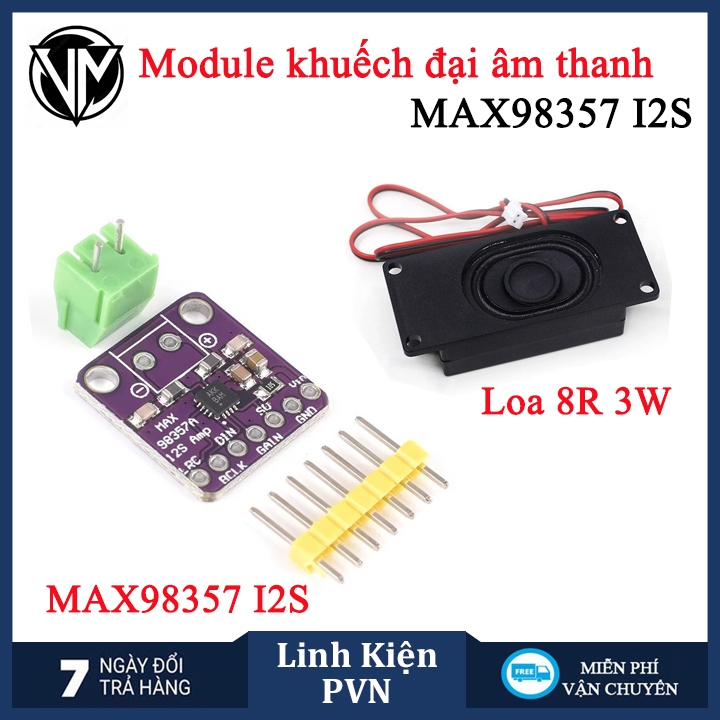

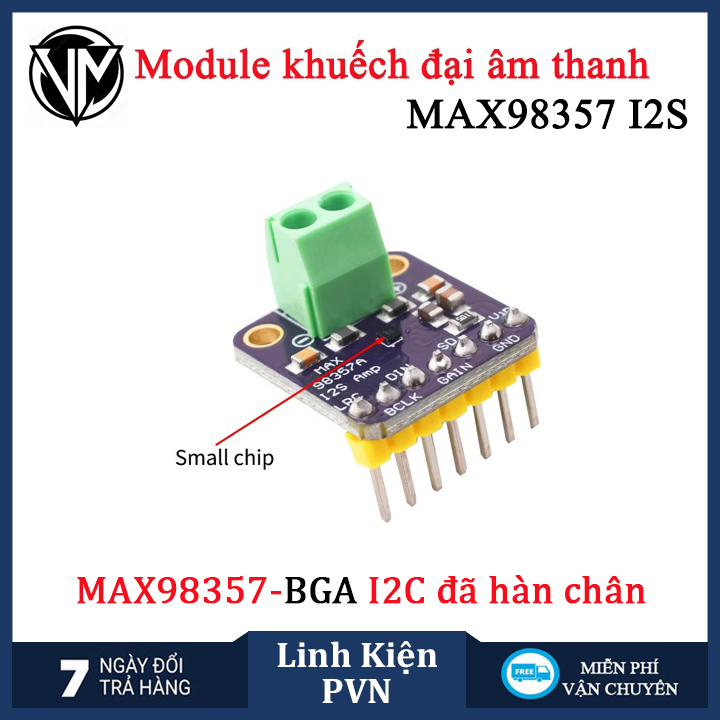

MAX98357 là module mạch khuếch đại âm thanh Class D tích hợp giao tiếp I2S (Inter-IC Sound), cho phép phát trực tiếp tín hiệu số từ vi điều khiển sang loa mà không cần DAC ngoài.
Mạch có công suất khuếch đại 3W (8Ω, 5V), hiệu suất cao, tiêu thụ năng lượng thấp, kích thước nhỏ gọn, phù hợp cho các dự án âm thanh với ESP32, Raspberry Pi, STM32, Arduino…
Với khả năng nhận tín hiệu số qua I2S, MAX98357 loại bỏ nhiễu analog, cho chất lượng âm thanh sạch và rõ ràng.
⭐Ứng dụng
Loa mini thông minh (Smart Speaker).
Máy nghe nhạc DIY với ESP32 / Raspberry Pi.
Dự án phát giọng nói, âm báo trong IoT.
Robot, thiết bị nhúng cần phát âm thanh.
Máy phát giọng nói AI, trợ lý ảo, loa Bluetooth DIY.
⭐ Sơ đồ chân
Module MAX98357 thường có 9 chân (không nhất thiết dùng hết):
VIN: Nguồn 3.3V – 5V
GND: Mass
LRC (WS): Left/Right Clock (Word Select)
BCLK: Bit Clock
DIN: Dữ liệu âm thanh I2S
GAIN: Điều chỉnh hệ số khuếch đại (qua điện trở ngoài)
SD_MODE: Chế độ tắt (shutdown)
OUT+ / OUT-: Ngõ ra loa (tín hiệu khuếch đại)
⭐ Thông số kĩ thuật
Chip khuếch đại: MAX98357A (I2S → Class D Amp)
Điện áp hoạt động: 3.3V – 5V
Công suất ra:
3W @ 5V / 8Ω loa
1.5W @ 5V / 4Ω loa
Hiệu suất Class D: > 85%
Ngõ vào tín hiệu: I2S (Digital Audio)
Ngõ ra loa: 1 kênh (Mono) – có thể cấu hình Left / Right / Both
Dải tần đáp ứng: 20Hz – 20kHz
Kích thước module: ~20mm × 15mm
⭐ Lưu ý:
Chỉ hỗ trợ tín hiệu I2S chuẩn (không nhận tín hiệu analog).

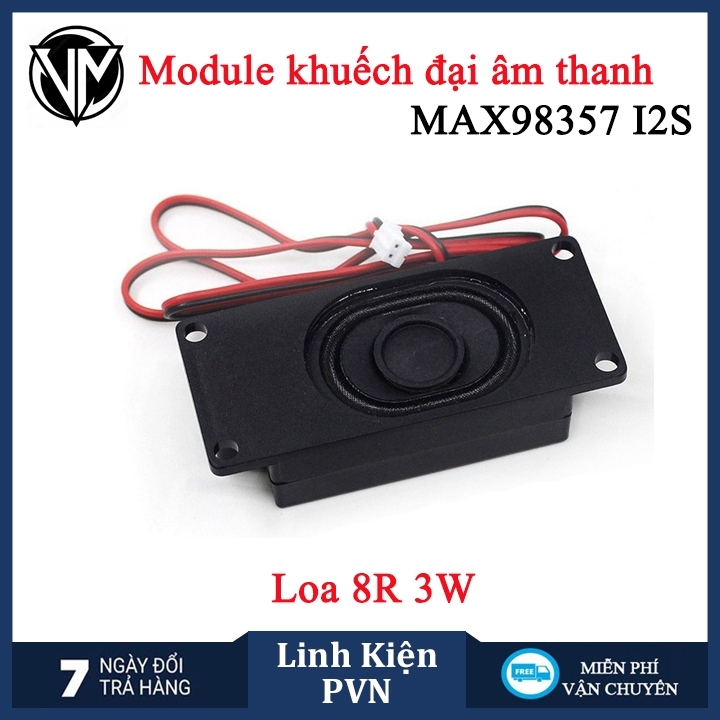

Kết nối loa 4Ω hoặc 8Ω, công suất nhỏ (≤3W).
Tránh cấp nguồn thấp hơn 3.3V hoặc cao hơn 5.5V.
Nếu cần stereo, cần dùng 2 module MAX98357 và cấu hình Left/Right riêng.
