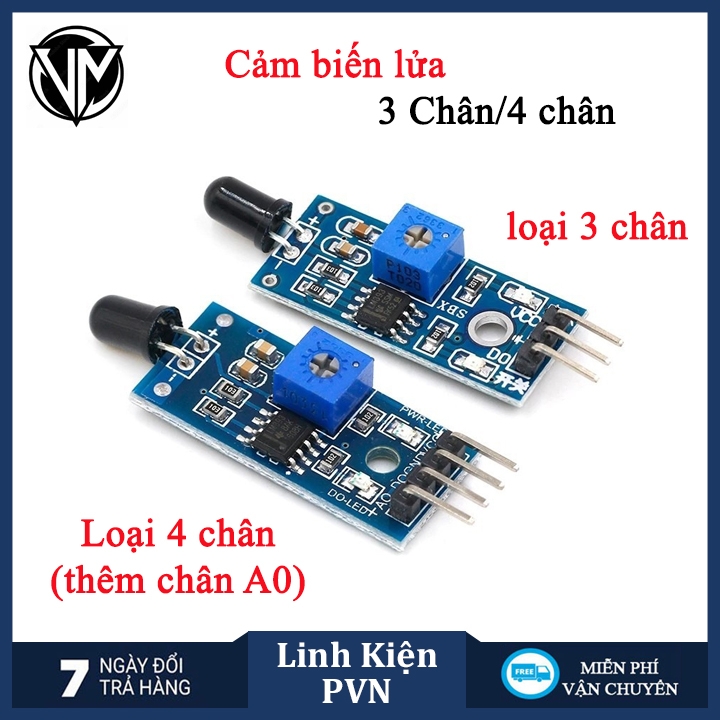

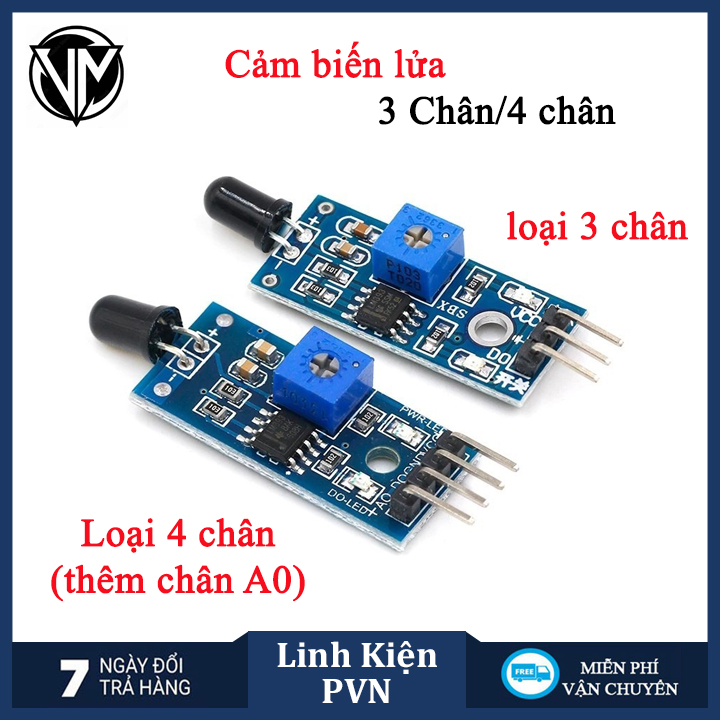

Module cảm biến lửa 3 CHÂN - 4 CHÂN, Mạch cảm biến phát hiện ngọn lửa Flame sensor - Module arduino
⭐ Giới thiệu:
Mọi vật có nhiệt độ lớn hơn 0oK đều phát ra tia hồng ngoại nhưng ở các bước sóng khác nhau. Ở lửa thường phát ra tia hồng ngoại trong khoảng 760 – 1100 nm. Nên module cảm biến ngọn lửa dùng led hồng ngoại YG1006 để thu tín hiệu.
⭐ Thông tin sản phẩm:
Sử dụng cảm biến hồng ngoại YG1006 với tốc độ đáp ứng nhanh và độ nhạy cao để thu tín hiệu. Tầm hoạt động trong khoảng 80 cm, với góc quét 60o.
Tích hợp IC LM393 để chuyển đổi ADC tạo ra 2 cổng output Analog và Digtal thuận tiện cho việc sử dụng.
Sử dụng biến trở để điều chỉnh độ nhạy của cảm biến.

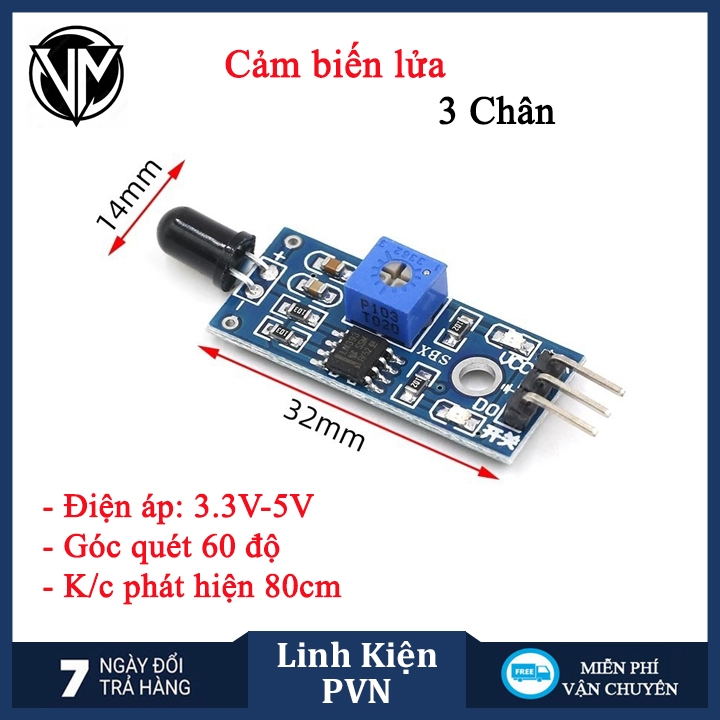

⭐ Thông số kỹ thuật
- Nguồn cấp 3.3 – 5VDC
- Dòng tiêu thụ 15mA
- Tín hiệu ra Digital hoặc Analog
- Khoảng cách 80cm
- Góc quét 60o
- Kích thước 1.18 x 0.59 x 0.20 inch (3cm x 1.5cm x 0.5 cm)
- Trọng lượng 8 gam

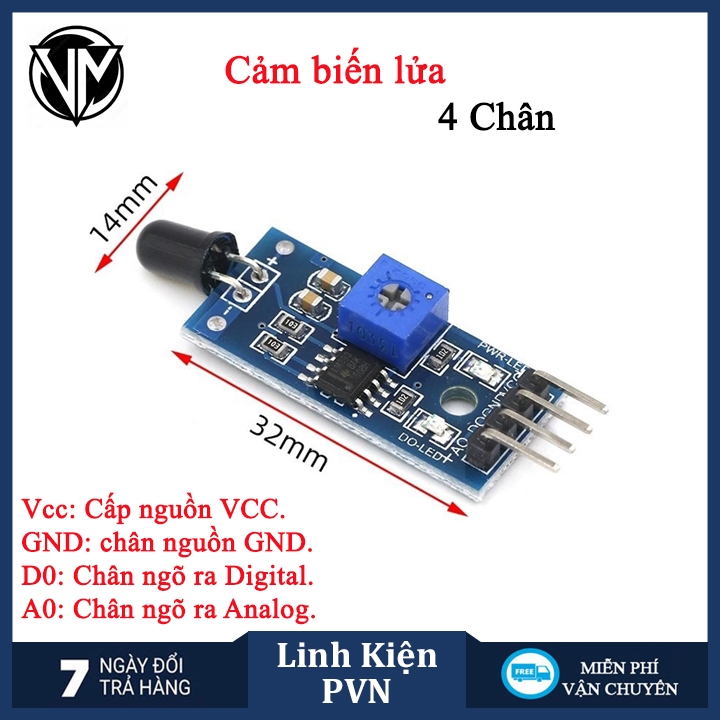

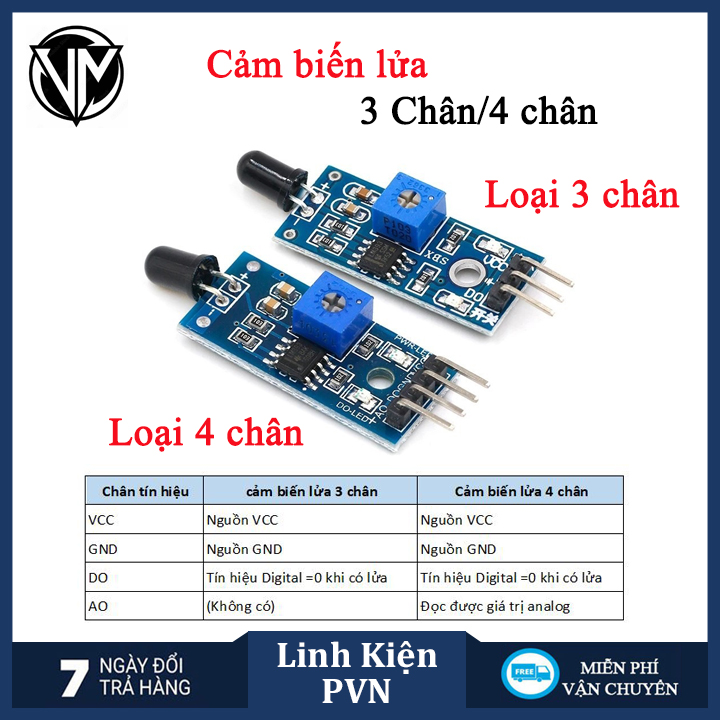

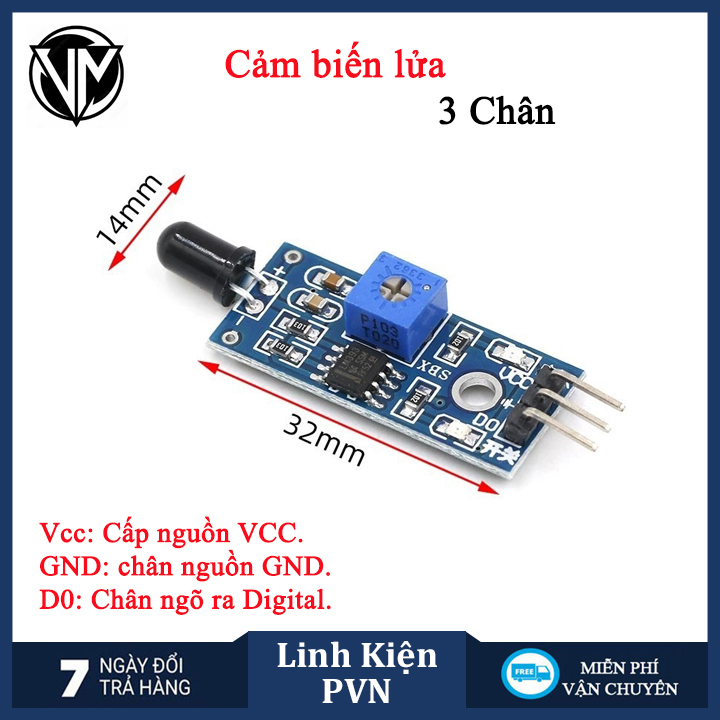

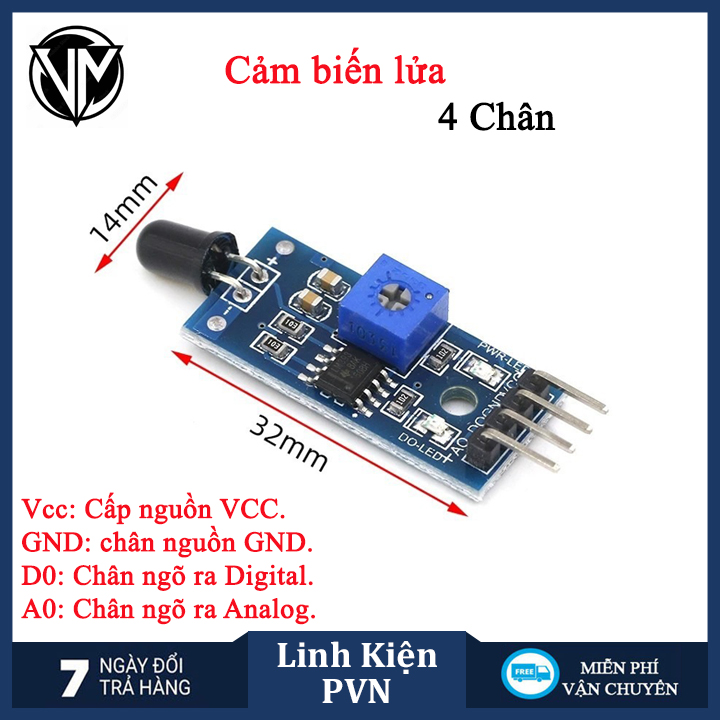

⭐ Sơ đồ chân
Vcc: chân nguồn dương VCC cấp nguồn từ 5VDC.
GND: chân nguồn âm GND 0VDC.
D0: Chân ngõ ra Digital.
A0: Chân ngõ ra Analog - KHÔNG CÓ TRÊN CẢM BIẾN LỬA 3 CHÂN
⚠️ Lưu ý ⚠️
✧ Cảm biến ngọn lửa nhạy cảm nhất với ánh sáng thông thường cũng là một phản ứng, thường được sử dụng như báo động cháy và các mục đích khác.
✧ Một giao diện đầu ra bảng điều khiển nhỏ có thể được kết nối trực tiếp với cổng IO của vi điều khiển.
✧ Cảm biến và ngọn lửa để duy trì một khoảng cách nhất định, để không làm hỏng nhiệt độ cảm biến của ngọn lửa thử nghiệm khoảng cách 80cm, ngọn lửa càng lớn thì kiểm tra khoảng cách càng lớn.
✧ Chế độ đầu ra tương tự tấm nhỏ và quá trình chuyển đổi AD, bạn có thể nhận được độ chính xác cao hơn.
